Recycling­betrieb, Espenhain

(Anlagenleistung: 2.000 Liter/Tag)

Allgemeine Projektbeschreibung

Im April 2008 wurde in einem Neubau eines Recyclingbetriebes eine Grauwasseraufbereitungsanlage mit einer vorgesehenen Tagesleistung von 2.000 Litern in Betrieb genommen. Daran angeschlossen sind die Sanitärbereiche des Betriebes. Mit dem aufbereiteten Grauwasser werden die Toiletten versorgt.

Das in Handwaschbecken und Duschen anfallende Wasser wird der in einem Kellerraum situierten Grauwasseraufbereitungsanlage zugeführt. Diese Wässer gelangen in einen mit einer Belüftungseinheit versehenen Belebungstank (1.500 L) und von dort in den Filtertank (1.500 L) mit getauchten Ultrafiltrationsmodulen (MicroClear® Filter der Weise-Water-Systems GmbH). Durch die Membranfiltration mit einer Porengröße von 0,00005 mm erfolgt die sichere und vollständige Rückhaltung von Schmutzpartikeln. Somit können Bakterien, welche eine Größe von 0,001 mm besitzen, bei fachgerechtem Betrieb, nicht durch die Membran gelangen. Durch ein spezielles Belüftungsverfahren weist die Filtermembran eine hohe Standzeit aus, woraus ein geringer Instandhaltungsaufwand resultiert. Das Filtrat erreicht eine Wasserqualität, die unterhalb der EU-Grenzwerte für Badegewässer liegt.

Über einen mit Unterdruck versehenen Filtratabzug wird das Filtrat dem Klarwassertank (1.500 L) zugeführt. Dieser ist zur Gewährleistung der Versorgungssicherheit mit einer bedarfsgerechten Trinkwassernachspeisung gem. DIN EN 1717 ausgestattet. Mittels einer selbstansaugenden trocken aufgestellten Druckpumpe erfolgt die Versorgung der Abnehmer über ein getrenntes und entsprechend gekennzeichnetes „kein Trinkwasser“ Leitungsnetz.

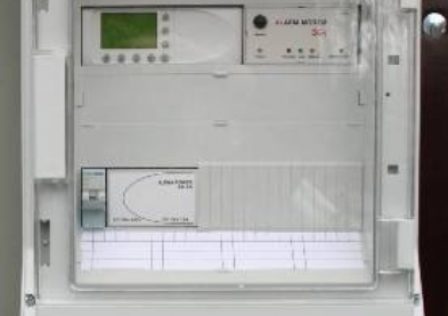

Zusätzlich kann die SPS-gesteuerte Anlage mittels GSM-Modem fernüberwacht sowie die Betriebsdaten dokumentiert werden.

Technische Beschreibung

  • Belebungstank: 1.500 L
  • Filtertank 1.500 L
  • MicroClear® Filter (7,0 m² Filterfläche)
  • mittlere Filtrationsleistung: rd. 120 L/h
  • benötigte mittlere Monatsleistung: rd. 15 m³
  • benötigte Maximalleistung: 1,7 m³/d
  • Klarwasserbehälter: 1.500 L
  • SPS-Steuerung und Modem
  • trocken aufgestellte Druckpumpe

Wartungs- und Betriebsdaten

Wartungsintervall: 1 x jährlich bzw. je nach Laufzeit- / und Durchsatzmenge
Betriebserfahrung: 16 Monate (April ´08 – Juni 2019)
Aufbereitungsmenge: 250 m³ (15,6 m³/mon) (April ´08 – Juni 2019)

Projektbeteiligte

GeoTerra GmbH (Aachen)
aixAQUA (Herzogenrath)
Christ & Wirth Haustechnik GmbH (Zwenkau)

Fließschema
